 首頁 > 產品選型 > 單相固態繼電器

    >

    >

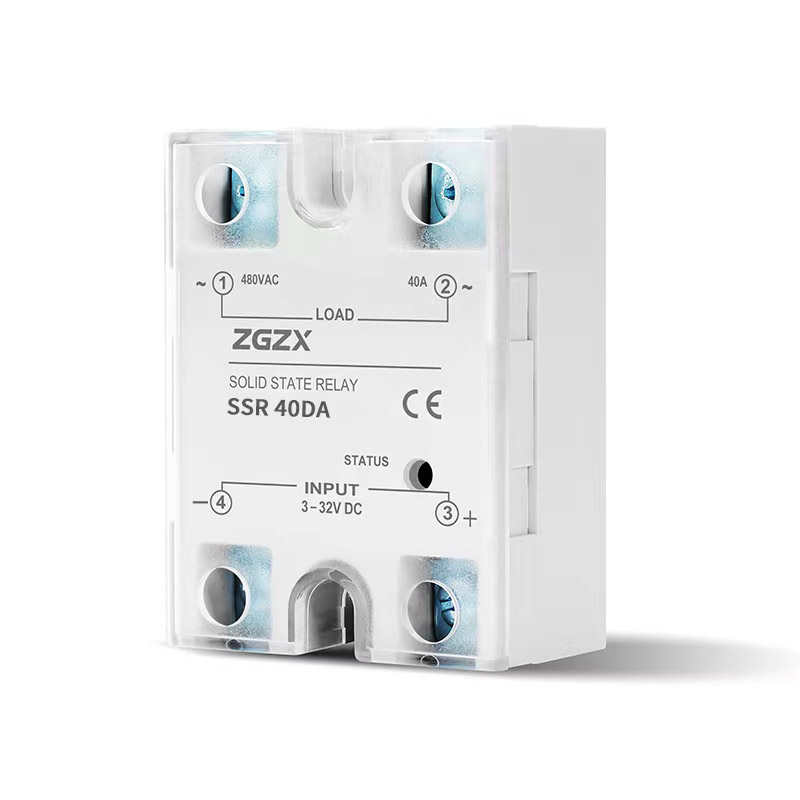

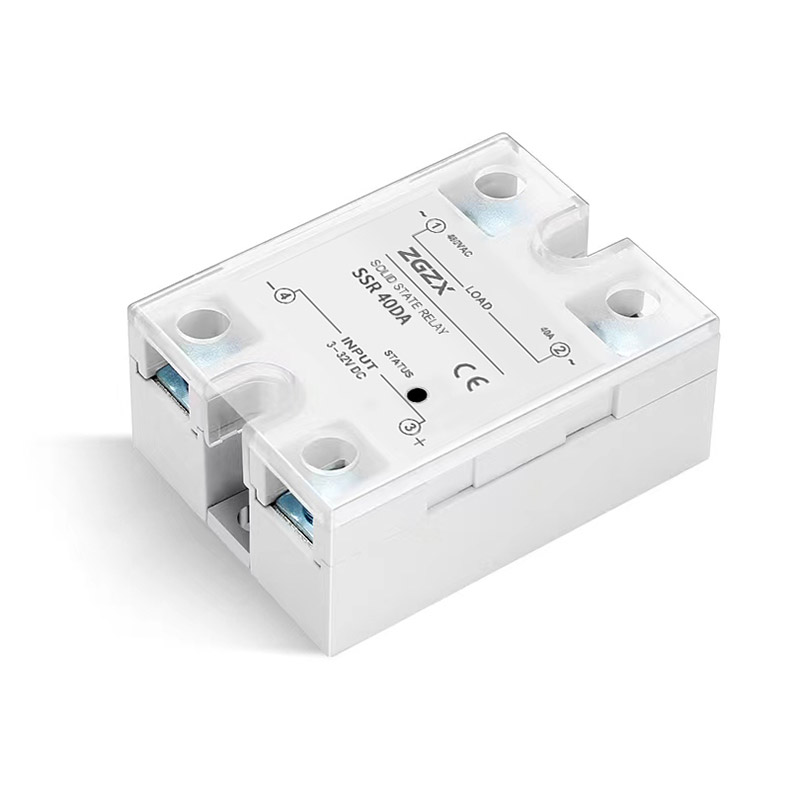

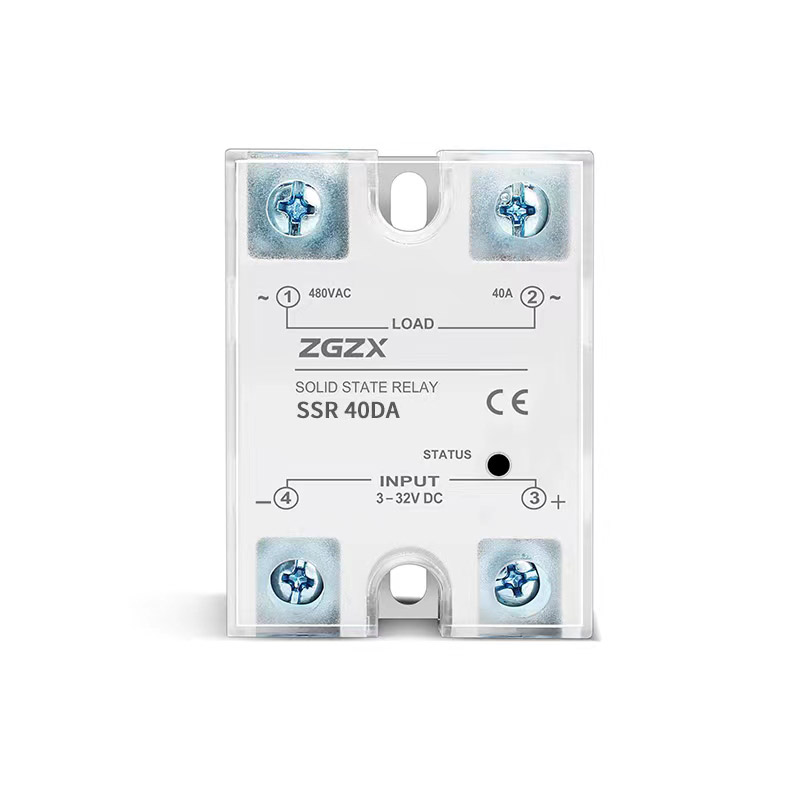

    SSR系列單相固態繼電器直流控交流或交流控交流10A-120A





















SSR系列單相固態繼電器直流控交流或交流控交流10A-120A



SSR系列單相固態繼電器直流控交流或交流控交流10A-120A



SSR系列單相固態繼電器直流控交流或交流控交流10A-120A



SSR系列單相固態繼電器直流控交流或交流控交流10A-120A



SSR系列單相固態繼電器直流控交流或交流控交流10A-120A




















SSR系列單相固態繼電器直流控交流或交流控交流10A-120A



SSR系列單相固態繼電器直流控交流或交流控交流10A-120A



SSR系列單相固態繼電器直流控交流或交流控交流10A-120A



SSR系列單相固態繼電器直流控交流或交流控交流10A-120A



SSR系列單相固態繼電器直流控交流或交流控交流10A-120A

















SSR系列單相固態繼電器直流控交流或交流控交流10A-120A


? 控制回路和負載回路之間的光電隔離

? 可以選擇過零輸出或隨機開啟

? 國際標準化安裝尺寸

? LED 指示工作狀態

? 內置RC吸收電路，抗干擾能力強

? 環氧樹脂灌封，防腐防爆能力強

? DC 3-32VDC 或 AC 90-280VAC 輸入控制

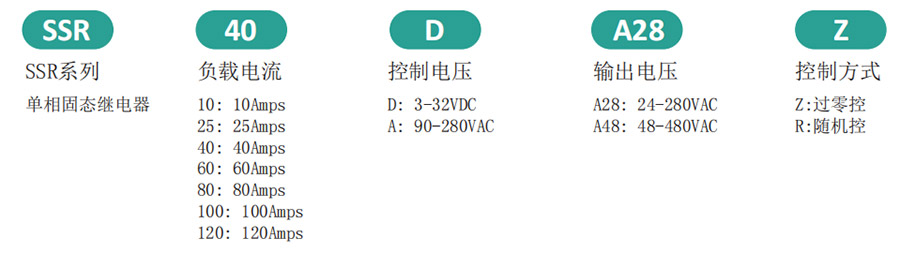

產品型號構成

















產品選擇







	A. 控制電壓3-32VDC工作電壓為480VAC“Z”或480VAC“R”

















					工作電流






					過零控型號






					隨機控型號










					10Amps






					SSR10DA48Z






					SSR10DA48R










					25Amps






					SSR25DA48Z






					SSR25DA48R










					40Amps






					SSR40DA48Z






					SSR40DA48R










					60Amps






					SSR60DA48Z






					SSR60DA48R










					80Amps






					SSR80DA48Z






					SSR80DA48R










					100Amps






					SSR100DA48Z






					SSR100DA48R










					120Amps






					SSR120DA48Z






					SSR120DA48R

















	B.控制電壓90-280V工作電壓為480VAC“Z”或480VAC“R”
















					工作電流






					過零控型號






					隨機控型號










					10Amps






					SSR10AA48Z






					SSR10AA48R










					25Amps






					SSR25AA48Z






					SSR25AA48R










					40Amps






					SSR40AA48Z






					SSR40AA48R










					60Amps






					SSR60AA48Z






					SSR60AA48R










					80Amps






					SSR80AA48Z






					SSR80AA48R










					100Amps






					SSR100AA48Z






					SSR100AA48R










					120Amps






					SSR120AA48Z






					SSR120AA48R

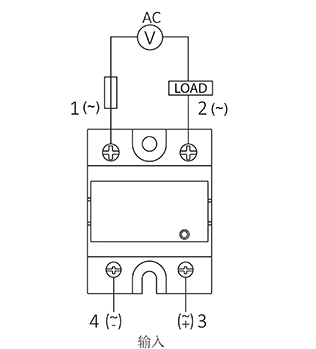

線路圖















技術參數













					控制方式






					直流控交流






					控制電壓






					3-32VDC










					控制方式






					交流控交流






					控制電壓






					90-280VAC










					控制電壓






					3-32VDC






					負載電壓






					24-480VAC










					通態降壓






					≤1.6V






					通態時間






					≤10ms










					斷態漏電流






					≤8mA






					環境溫度






					-30℃+80℃

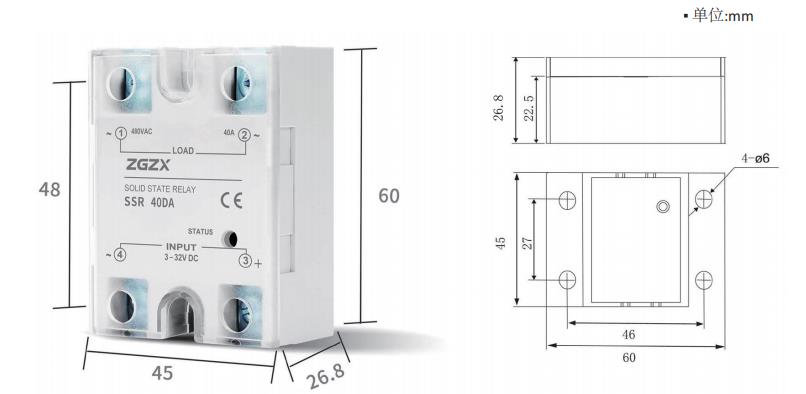

尺寸圖





























	使用注意事項

輸入工作條件：

◆注意工作電壓的范圍和正負極。

◆為確保固態繼電器正常工作，環境溫度較低時應加大輸入電流，溫度較高時應減少輸入電流。

◆用集成電路直接驅動SSR時應有足夠的帶載能力和盡可能低的“0”電平輸出。

輸出工作系件：

◆為確保SSR的可靠工作必須正確使用SSR的極限參數及采取必要的保護措施。

◆峰值電壓選擇：電感負載;取線路電壓（有效值）的確1-3。純電阻負載：取線路電壓（有效值）的1-2倍。

◆壓敏電阻的選用：壓敏電陽的標稱工作電壓值按SSR工作電壓有效的1.8-2倍選取。

◆工作電流5A以下的產品盡量安裝在通風較好的散熱窗旁邊，或自然風能吹到的地方。

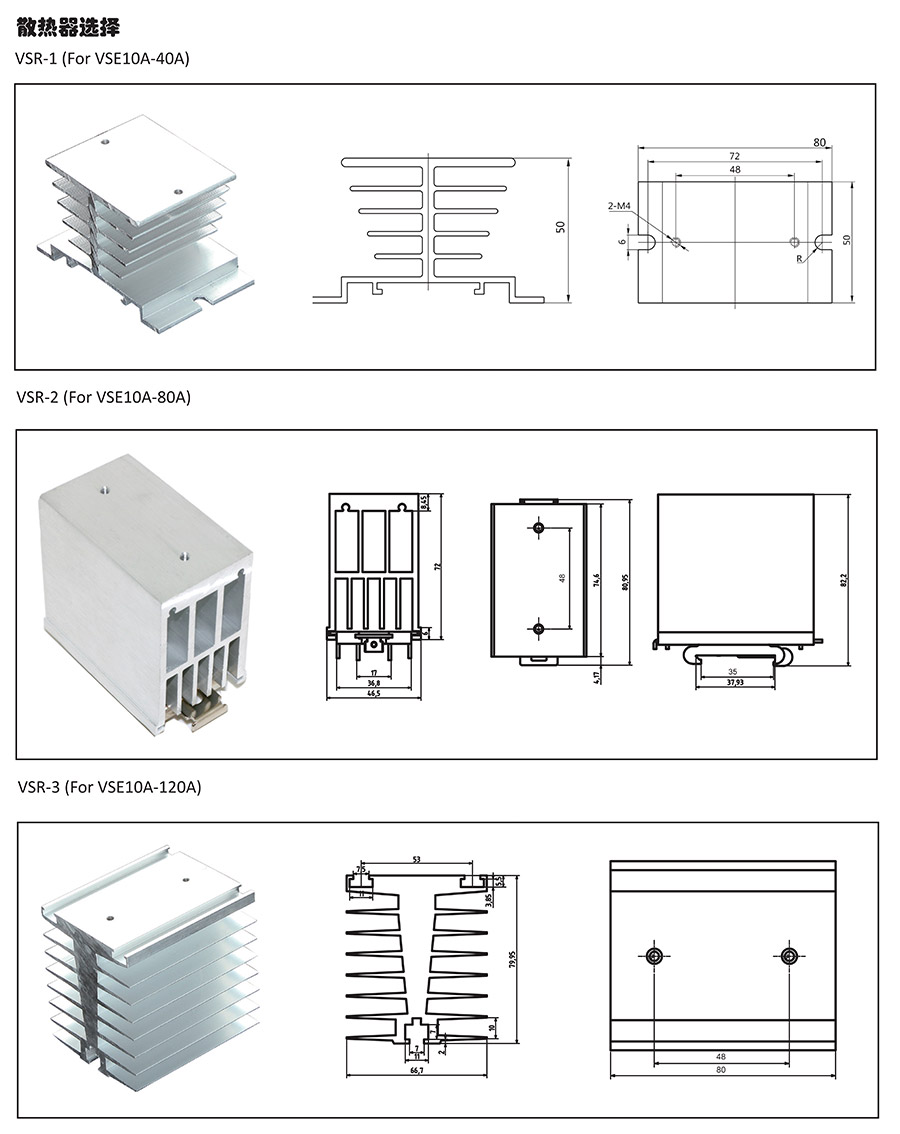

◆工作電流10A以上的產品必須安裝散熱器，繼電器與散熱器之問加上導熱硅脂才能良好散熱，散熱器表面溫度接近60°C時應強迫風冷。

◆為了避免固態繼電器的溫升超過允許值，設計應用時應充分考慮散熱效果和安裝位置，當兩只或多只固態繼電器并排安裝時，應留有適當大的間隙
